产品展示
  • 铝合金槽式桥架

铝合金槽式桥架

全国客户服务热线: 0511-88541566
  详情说明

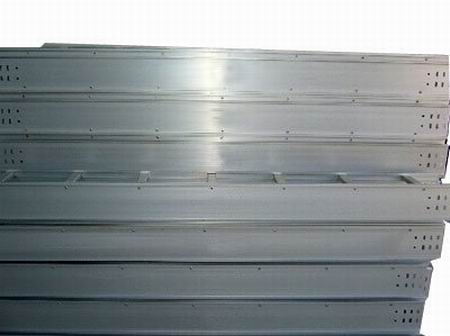

铝合金槽式桥架
· 桥架采用铝合金型材挤压成型,尺寸精度高;强度好,外形美观
· 重量轻,承载能力大;表面喷砂氧化生成一层天然的氧化保护膜 对大气和化学介质具有很强的耐腐蚀能力
· 按桥架承载能力分为:A(轻型)、B(中型)、C(重型)三种 轻、中型桥架长4000;重型桥架长6000

铝合金桥架外型尺寸及重量表 单位:kg/2m

序号
型号
宽度 B
高度 H
C、P
T
1
LQJ-C(P、T)-01-6-2
200
60
5.92
5.02
2
LQJ-C(P、T)-01-6-2
200
60
7.83
5.42
3
LQJ-C(P、T)-01-6-4
300
60
8.78
6.05
4
LQJ-C(P、T)-01-6-5
300
60
9.96
6.85
5
LQJ-C(P、T)-01-6-6
400
60
12.75
8.15
6
LQJ-C(P、T)-01-6-8
400
60
14.45
9.25
7
LQJ-C(P、T)-01-10-2
400
100
6.82
5.82
8
LQJ-C(P、T)-01-10-3
500
100
8.55
6.15
9
LQJ-C(P、T)-01-10-4
500
100
9.73
7.24
10
LQJ-C(P、T)-01-10-5
500
100
10.85
8.12
11
LQJ-C(P、T)-01-10-6
600
100
13.75
9.65
12
LQJ-C(P、T)-01-10-8
600
100
15.46
10.85
13
LQJ-C(P、T)-01-15-3
600
150
9.85
7.55
14
LQJ-C(P、T)-01-15-4
800
150
10.72
8.32
15
LQJ-C(P、T)-01-15-5
800
150
12.06
9.12
16
LQJ-C(P、T)-01-15-6
800
150
13.96
10.65
17
LQJ-C(P、T)-01-15-8
800
150
16.48
12.42
18
LQJ-C(P、T)-01-20-4
400
200
12.76
10.65
19
LQJ-C(P、T)-01-20-5
500
200
14.12
11.42
20
LQJ-C(P、T)-01-20-6
600
200
16.58
12.65
21
LQJ-C(P、T)-01-20-8
800
200
18.69
14.85



备注: 槽式(托盘)桥架宽度500以上需加梯档加强筋;长度5000,6000只适用于重型桥架;重量B型在A型的基础上另加入15%,C型在A型基础上另加25%;
